14 Nov ROLL: UNITÀ DI PIEGA
ROLL: Unità di piegatura e calibratura in contemporanea
Roll è un accessorio brevettato Newstark che permette di eseguire la piegatura e la calibratura in contemporanea della lamiera. Permette di eseguire svariati tipi di piegature quali piega in sottosquadra (con angolazioni da 90° a 135°), aperta (superiori ai 90°), ad ampio raggio mantenendo la tolleranza richiesta nell’angolazione.
Esegue inoltre pieghe a “Z” aperte, doppia piega e così via.
Il sistema può essere applicato su stampi o pressopieghe.
Dimensioni e lunghezze, più nel dettaglio il sistema è composto da un rotante precedentemente sagomato a seconda delle applicazioni desiderate. Il prodotto è disponibile in dimensioni da Ø15 mm a Ø100 mm e lunghezze fino 800 mm (presente anche la versione in pollici INCH o soft metric HYDRIB) e può piegare lamiere di spessore fino a 8 [mm]. É costruito con materiali molto tenaci e resistenti all’usura e compressione, temprati e trattati in superficie in modo tale da diminuire considerevolmente gli attriti.
Versatilità nella regolazione della piega, uno dei punti di forza delle Unità di piegatura a rulli Newstark è la massima versatilità nella regolazione della piega. Grazie alla spessore di regolazione che si trova nella parte inferiore dell’unità, è possibile regolare l’angolo di piega fino a +/- 5°. Questo permette di ottenere risultati uniformi e accurati, anche in lavorazioni di materiali molto tenaci e con ritorni elastici importanti, riducendo drasticamente i tempi di messa a punto dello stampo. Per la piegatura di materiali molto tenaci usati nel settore automotive come DP800/1000/1200 la piegatrice a rulli è la soluzione ottimale.
Eliminazione di Graffi e Strisci. La progettazione accurata delle Unità di piegatura rapida Newstark assicura inoltre la massima protezione della lamiera, eliminando graffi e strisci indesiderati durante la fase di piegatura. Questo è fondamentale per lavorazioni di parti in vista, dove la qualità estetica è un requisito imprescindibile. Molto usato nel settore dell’elettrodomestico.

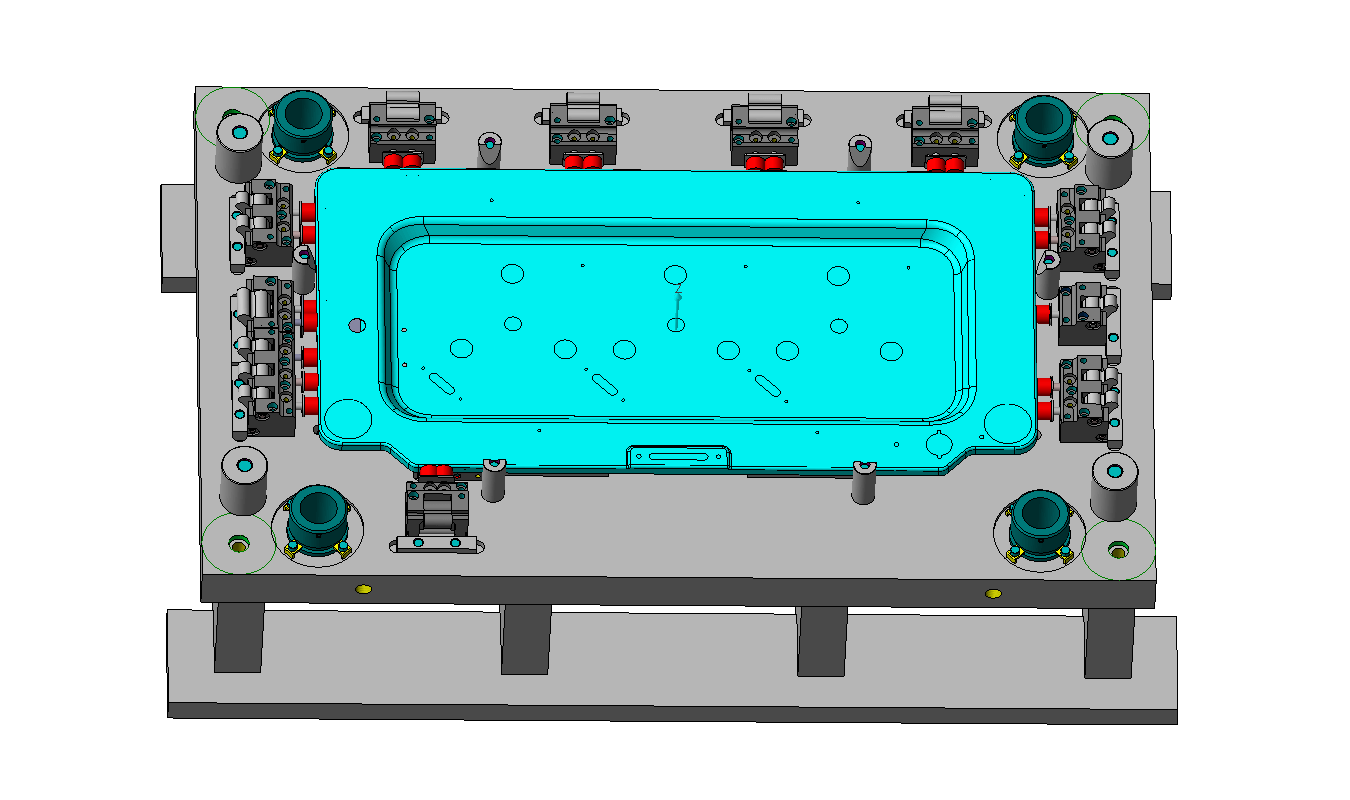

Unità di piegatura rotativa fonda la sua funzionalità soddisfacendo la sentita esigenza di ottimizzare sempre più spazi e costi dello stampo. Newstark offre quindi delle applicazioni “standard”, compatibili con le soluzioni presenti nel mercato o prodotti speciali. Un esempio di applicazione che rappresenta appieno questo concetto è la citata Rotocam, appunto che permette grazie a geometrie speciali, ricavate su misura in base all’esigenza, di realizzare più operazioni in un unico passaggio. In questo caso una delle versioni speciali delle unità, realizza la piega, la calibratura della stessa e delle nervature di rinforzo. Grazie a questo sistema si possono ridurre notevolmente le dimensioni dello stampo.
